Как выбрать оптический патч-корд: разбираем SC, LC, FC и другие разъемы

Оптические патч-корды – это соединительные кабели, которые используются для передачи данных по оптоволокну. Их выбирают для серверных, сетевых и телекоммуникационных систем, а также для подключения интернет-оборудования. Однако среди множества типов разъемов (SC, LC, FC и других) легко запутаться. Давайте разберемся, какие патч-корды подходят для ваших задач.



Важные параметры при выборе патч-корда

Выбор подходящего оптического патч-корда напрямую влияет на качество передачи сигнала, стабильность соединения и долговечность оборудования. Вот ключевые параметры, которые следует учитывать:

При выборе оптического патч-корда стоит учитывать несколько ключевых параметров:

• Тип разъема (SC, LC, FC и др.)
• Тип полировки (APC или UPC)
• Тип волокна (одномодовое SM или многомодовое MM)
• Длина кабеля
• Диаметр и тип оболочки (LSZH, PVC и т. д.)

Давайте подробнее рассмотрим самые распространенные типы разъемов.

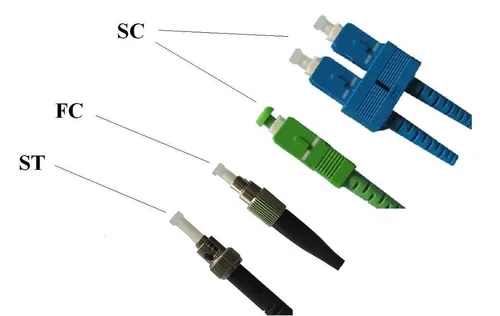

Типы разъемов оптических патч-кордов



1. SC (Subscriber Connector)

SC-разъемы – одни из самых популярных в сетевой индустрии. Они имеют квадратную форму и фиксируются в порте защелкой. Отличаются надежностью и простотой подключения. Используются в сетях PON (пасивных оптических сетях) и дата-центрах.

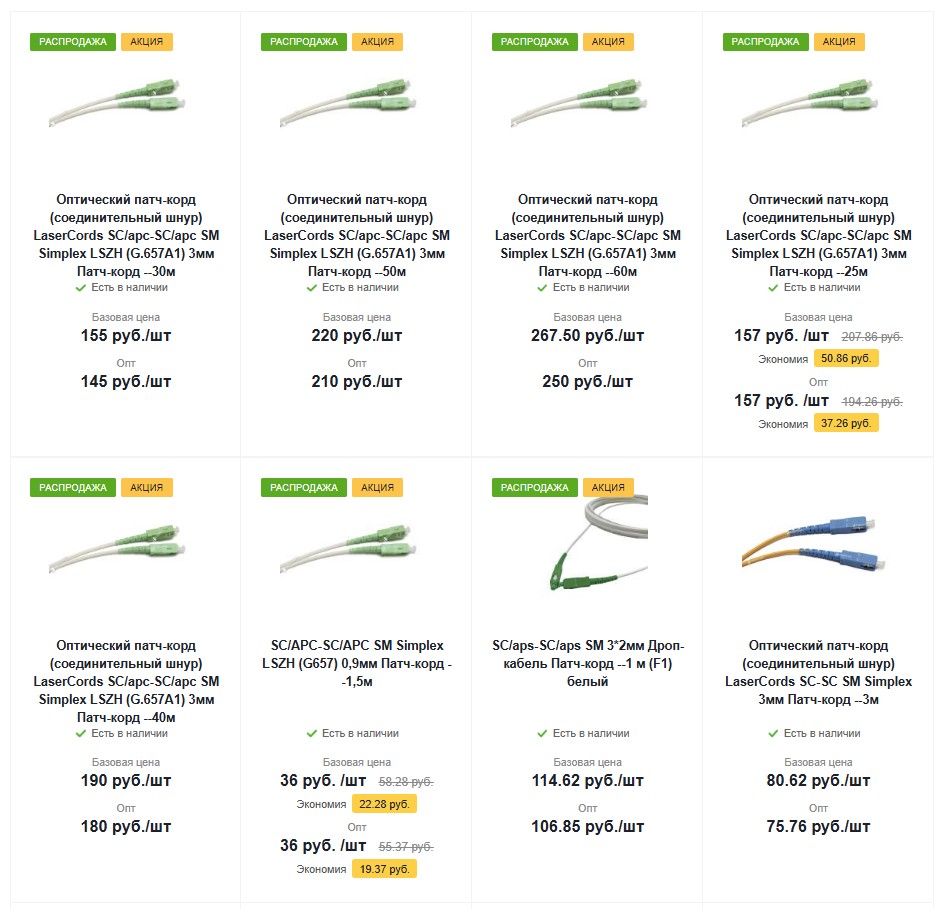

Рекомендуемые модели:

• LaserCords SC/apc-SC/apc SM Simplex LSZH (G.657A1) 3мм Патч-корд —30м

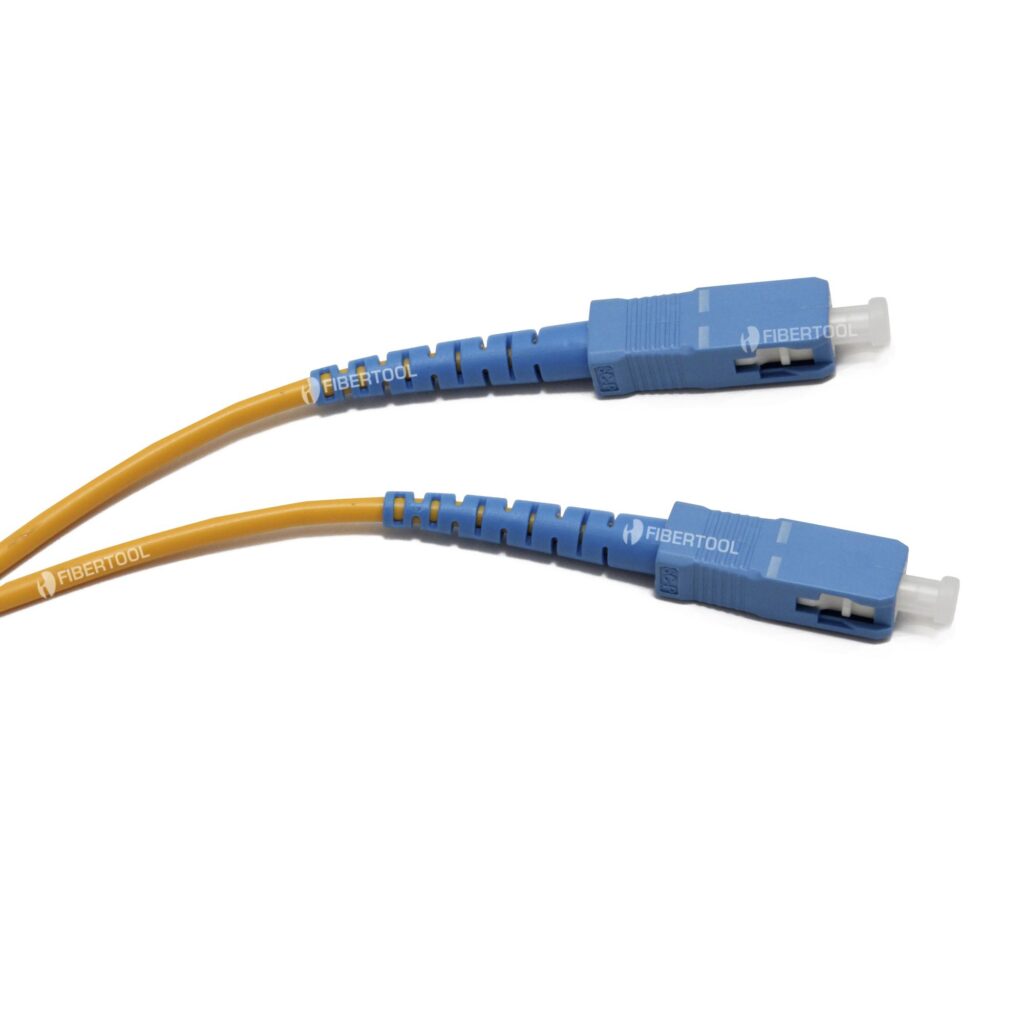

LaserCords SC-SC SM Simplex 3мм Патч-корд —3м с сайта Файбертул

2. LC (Lucent Connector)

LC-разъемы – это компактные коннекторы с защелкой, похожей на RJ-45. Они чаще всего применяются в сетевых устройствах и оптических модулях благодаря своей компактности.

Рекомендуемые модели:

• LaserCords LC-SC SM Simplex 3мм Патч-корд —1м
• LaserCords LC-LC SM Simplex 3мм Патч-корд —1м

3. FC (Ferrule Connector)

FC-разъемы обеспечивают надежное соединение за счет резьбового механизма. Они используются в телекоммуникациях и измерительном оборудовании.

Рекомендуемые модели:

• LaserCords FC-FC SM Simplex 3мм Патч-корд —5м
• LaserCords FC-SC SM Simplex 3мм Патч-корд —2м

4. ST (Straight Tip Connector)

ST-разъемы используются в старых сетевых решениях, но до сих пор встречаются в промышленных системах. Они фиксируются поворотным механизмом.

Полировка разъемов: UPC vs APC

Полировка разъема влияет на отражение сигнала и потери мощности. Разница между UPC и APC особенно важна в системах с высокой точностью передачи данных.

Графическое сравнение:

• UPC: Плоская поверхность, отражение около -50 дБ
• APC: Угловая поверхность (8°), отражение около -60 дБ, что снижает потери сигнала Полировка разъема влияет на отражение сигнала и потери мощности:
• UPC (Ultra Physical Contact) – подходит для многомодовых и одномодовых соединений, дает низкие потери.
• APC (Angled Physical Contact) – обеспечивает еще меньшие потери и используется в системах с высокой скоростью передачи данных (GPON, CATV).

Пример патч-кордов с APC:

• LaserCords SC/apc-SC/apc SM Simplex LSZH (G.657A1) 3мм Патч-корд —50м
• LaserCords SC/apc-SC/upc SM Simplex 3мм Патч-корд —10м

Одномодовые (SM) и многомодовые (MM) патч-корды

• Одномодовые (SM, Single Mode) – используются для передачи данных на большие расстояния (от 10 до 100 км). Например, в магистральных сетях интернет-провайдеров.
• Многомодовые (MM, Multi Mode) – применяются в локальных сетях и дата-центрах, где требуется высокая скорость передачи данных на небольшие расстояния (до 2 км). Подходят для подключения серверных стоек.
• Одномодовые (SM, Single Mode) – используются для передачи данных на большие расстояния.
• Многомодовые (MM, Multi Mode) – применяются в локальных сетях и дата-центрах.

Пример SM патч-кордов:

• LaserCords SC-SC SM Simplex 3мм Патч-корд —10м
• LaserCords LC-SC SM Simplex 3мм Патч-корд —5м

Вывод

Чтобы выбрать подходящий оптический патч-корд, следуйте этому чек-листу:

✅ Определите нужный тип разъема (SC, LC, FC и др.)

✅ Выберите правильный тип полировки (UPC или APC)

✅ Определите, требуется ли одномодовое (SM) или многомодовое (MM) волокно

✅ Подберите необходимую длину кабеля

✅ Учтите оболочку кабеля (LSZH, PVC и т. д.)

Для домашних сетей и офисов подойдут SC и LC разъемы, а для промышленных решений – FC. Обратите внимание на полировку разъемов (APC или UPC) и длину кабеля, чтобы избежать ненужных потерь сигнала.

Если вам нужен надежный и доступный оптический патч-корд, выбирайте проверенные модели из нашего списка! Выбор патч-корда зависит от разъема, типа полировки, типа волокна и длины кабеля. Для домашних сетей и офисов подойдут SC и LC разъемы, а для промышленных решений – FC. Обратите внимание на полировку разъемов (APC или UPC) и длину кабеля, чтобы избежать ненужных потерь сигнала.

Если вам нужен надежный и доступный оптический патч-корд, выбирайте проверенные модели из нашего списка!
